Eigenschaften
Langnachleuchtende Schilder, Leitmarkierungen und Piktogramme sorgen bei Stromausfall für leicht erkennbare Rettungswege und Fluchtwege. Eine bei Stromausfällen noch sichtbare Beleuchtung der Rettungswegmarkierungen und Rettungszeichen ist empfehlenswert, da deren Leuchtfähigkeit nicht auf eine Stromversorgung angewiesen ist.
Diese langnachleuchtenden Beschilderungen, Piktogramme und Markierungen sind eine kostengünstige Alternative und müssen, anders als Systeme mit eigener Stromversorgung, nicht gewartet werden und funktionieren auch noch bei Zusammenbruch der Notstrom-Systeme.
Vorschriften
Gesetzliche Regelungen und Vorschriften schreiben vor, das laut ASR A1.3 alle Betriebe zur Verwendung langnachleuchtender Schilder und Piktogramme für alle Rettungs- und Branschutzzeichen verpflichtet sind, in denen eine vom Strom abhängige Sicherheitsbeleuchtung nicht vorhanden ist. Gemäß ASR A1.3 & ASR A2.3 müssen langnachleuchtende Sicherheitszeichen mindestens die Anforderungen der DIN 67510-1:2020-05, Klasse C, erfüllen.
Weitere Informationen finden Sie:
beim Bundesanstalt für Arbeitsschutz
ASR A1.3
ASR A2.3
oder bei der DIN Media GmbH
DIN 67510-1
ISO-17398
Wichtige Information
Mit Übernahme der ISO 16069 zur DIN ISO 16069 hat der internationale Ansatz zur Ausführung von langnachleuchtenden Sicherheitsleitsystemen in Deutschland Einzug gehalten. Dies bedingt auch einen neuen Mindeststandard an die Abklingeigenschaften hinsichtlich der Leuchtdichtewerte. Die Mindestanforderungen der Herstellermessung betragen nun 140 mcd/m² nach 10 min, 20 mcd/m² nach 60 min und 0,3 mcd/m² nach 1800 min.
In der Standardqualität SafetyMarking® HI 150 mit den Leuchtdichtewerten 150 mcd/m² nach 10 min/ 22 mcd/m² nach 60 min und 0,3 mcd/m² nach 2100/mcd/m² erfüllen wir bereits diese Mindestanforderungen mit einem Plus in punkto Produktsicherheit.
Die Tabelle zeigt die Leuchtklassen mit Definition der langnachleuchtenden Materialien
| Leuchtklasse | Nach 2 Minuten | Nach 10 Minuten | Nach 30 Minuten | Nach 60 Minunten | 0,32 mcd/m2 |
| Klasse A | 108 | 25 | 7 | 3 | > 450 MInuten |
| Klasse B | 210 | 50 | 15 | 7 | > 900 Minuten |
| Klasse C | 690 | 140 | 45 | 20 | > 1800 Minuten |
| Klasse D | 1110 | 260 | 85 | 35 | > 2000 Minuten |
Die Normen DIN 67510 und ISO 17398 sind maßgebend für die Eigenschaft langnachleuchtend. In der DIN 67510 werden Testverfahren definiert, mit denen bestimmt werden kann, ob Materialien die Mindesteigenschaften erfüllen, um sie als langnachleuchtend bezeichnen zu dürfen. Mit der DIN 67510 hat der Herstellerverband PSPA ein Klassifikationssystem geschaffen, welches die Klassen von langnachleuchtenden Materialien definiert.
Entscheidend bei langnachleuchtenden Materialien ist die Helligkeit im Dunkeln nach 10 Minuten (Evakuierung) und nach 60 Minuten (beispielsweise Feuerwehrleute oder Elektriker bei der Arbeit). Die Mindestleuchtdichte in Millicandela pro Quadratmeter (mcd/m²) nach Minutenzahl und Mindestdauer bis zum Erreichen von 0,32 mcd/m² wird in der Tabelle dargestellt.

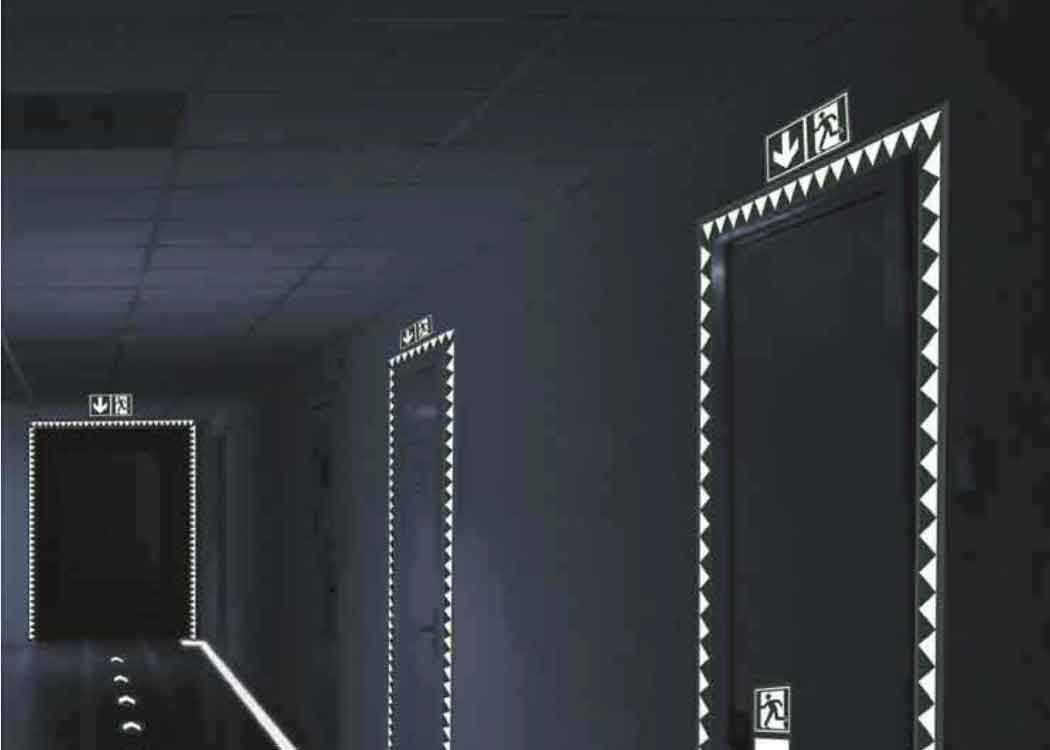

Langnachleuchtende Leitmarkierungen für Wand und Boden
Für die langnachleuchtende Wandmarkierungen und Bodenmarkierungen eignen sich:
Aluminiumschienen aus mehrfach eloxiertem Aluminium bietet erhöhten Korrosionsschutz. So ist die Leitmarkierung im Innenbereich und Außenbereich problemlos einsetzbar. Die rutschhemmende Oberfläche der langnachleuchtenden Folie ermöglicht den Einsatz zur Wand- und Bodenmontage durch einfaches verkleben.
Markierungsbänder für die Wand- und Bodenmarkierung sind selbstklebend und daher einfach zu montieren. Sie bieten eine dauerhaften Halt - die Bodenmarkierungsbänder sind rutschhemmend. Beide Markierungsbänder gibt es auf Rolle in verschiedenen Längen und Breiten.
Leitmarkierungsstreifen sind langnachleuchtend beschichtet und universell einsetzbar. Leitmarkierungsstreifen sind aus Aluminium und eignen sich für die dauerhafte Verklebung auf Boden und Wand. Leitstreifen sind zusätzlich zur langnachleuchtenden Beschichtung mit 0,2 mm starken Glasperlen beschichtet. Die Verklebung beider Systeme erfolgt sicher mit Doppelklebeband.

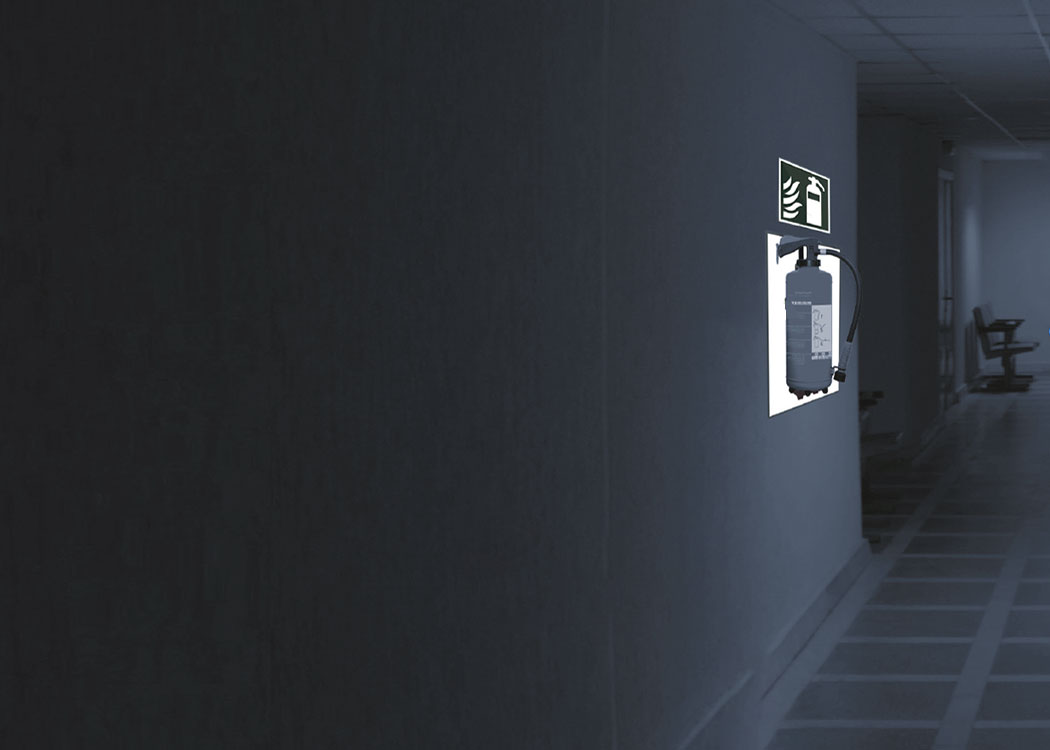

Langnachleuchtende Aluminiumplatten und langnachleuchtende selbstklebende Folien eignen sich zur Hinterlegung von sicherheitsrelevanten Einrichtungen, beispielsweise Sicherheitsventile, Notschalter etc. Die Platten und Folien sind nicht bedruckbar.

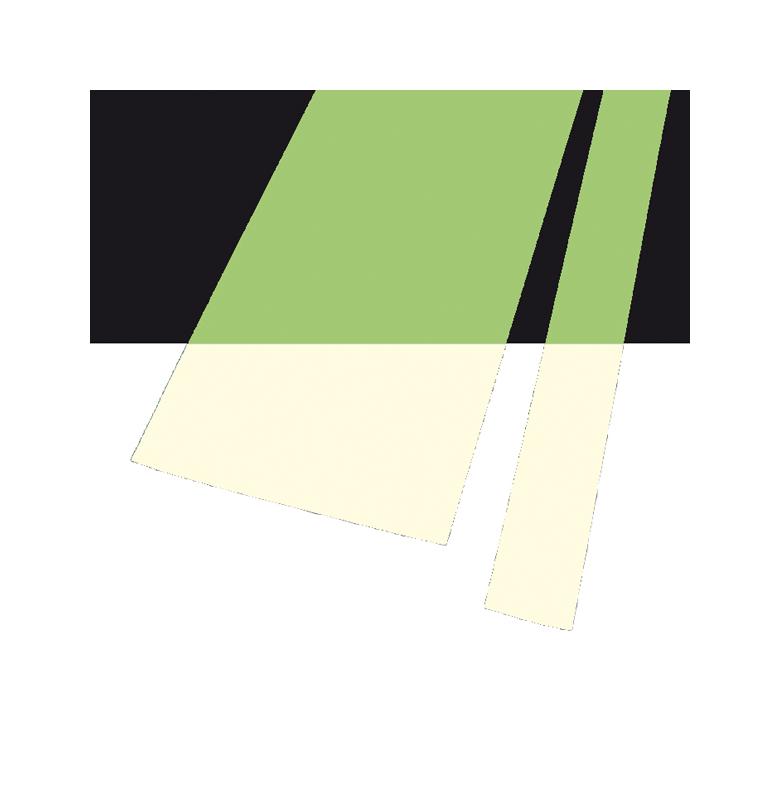

Leitmarkierung - langnachleuchtend - zum Verkleben
mit Doppelklebeband zum Verkleben oder zum Verschrauben Größe: B 5,0 x L 100,0 cmMaterial: HI 150 Aluminium beschichtetMaterialstärke: 1,4 mmEigenschaft: langnachleuchtendBefestigungsart: zum VerklebenEinsatz: InnenbereichFarbe: Gelb

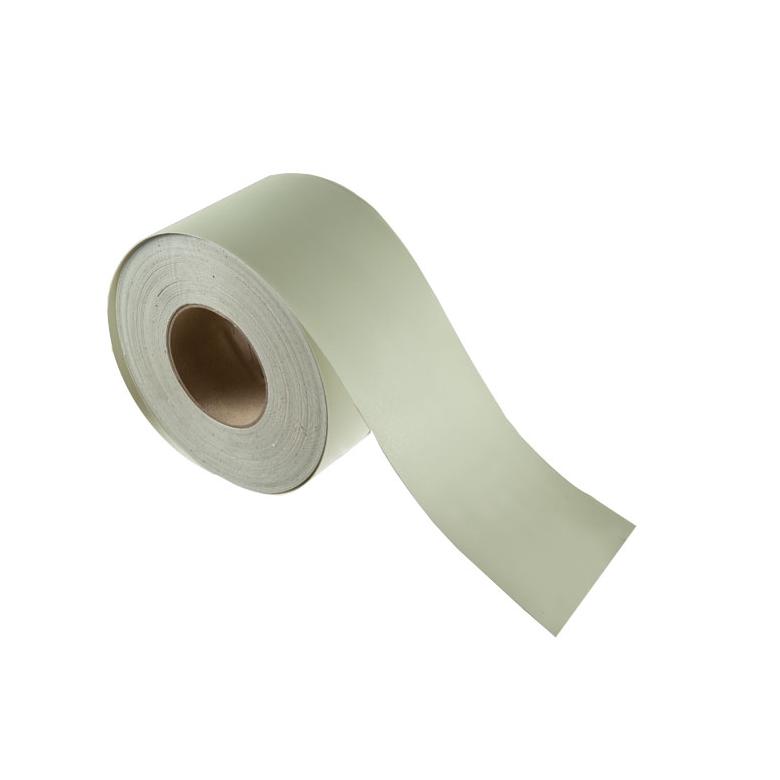

Wandmarkierungsband - Rolle - langnachleuchtend - in 5 Größen
zur Wandmarkierung für den Innenbereich - dauerhafter Halt - einfache Montage Größen:- B 5,0 cm x L 5,0 m- B 5,0 cm x L 10,0 m- B 5,0 cm x L 20,0 m- B 10,0 cm x L 5,0 m- B 10,0 cm x L 10,0 m Material: HI 150 PVC-FolieMaterialstärke: 0,1 mmEigenschaften: langnachleuchtend - selbstklebend - dauerhafter HaltBefestigungsart: zum VerklebenEinsatz: InnenbereichFarbe: Grün

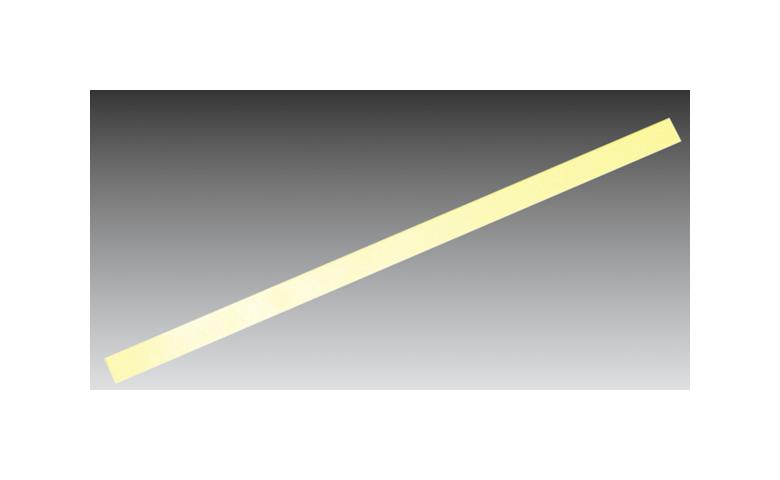

SafetyMarking - Leitstreifen Flex 1 - langnachleuchtend beschichtet - 2 Größen
Antirutscheffekt - mit Glasperlenlackversiegelung - selbstklebend ausgerüstet Größen:- B 2,5 x L 100,0 cm- B 4,5 x L 100,0 cm Material: HI 300 Aluminium beschichtetMaterialstärke: 0,2 mmEigenschaften: Glasperlenlackversiegelung - selbstklebendBefestigungsart: zum VerklebenMontageort: Boden

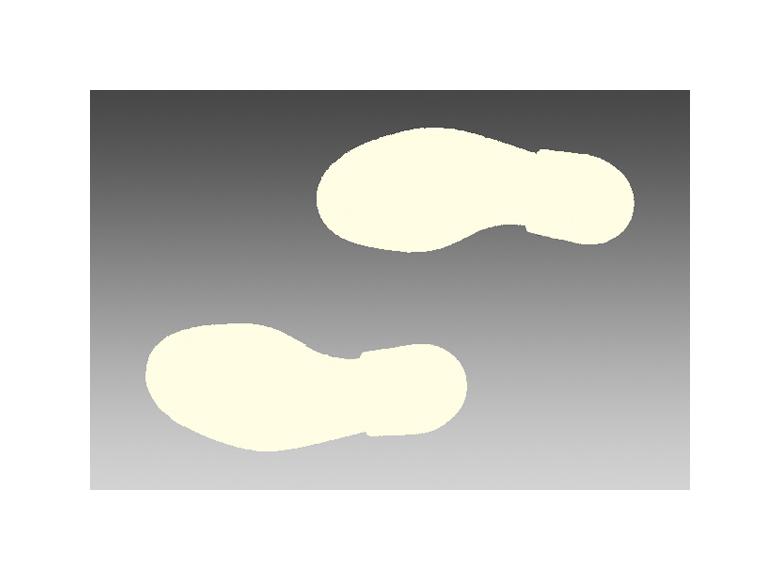

Bodenmarkierung - Fußabdruck rechts oder links - langnachleuchtend
Anti-Rutsch-Effekt - selbstklebend Ausführung:- rechter Fuss- linker Fuss Größe: B 10,0 x L 20,5 cmMaterial: HI 300 AluminiumMaterialstärke: 0,56 mmEigenschaft: langnachleuchtendBefestigungsart: zum VerschraubenMontageort: innen
Fluchtwegschilder und Brandschutzschilder PLUS für eine bessere Wahrnehmung

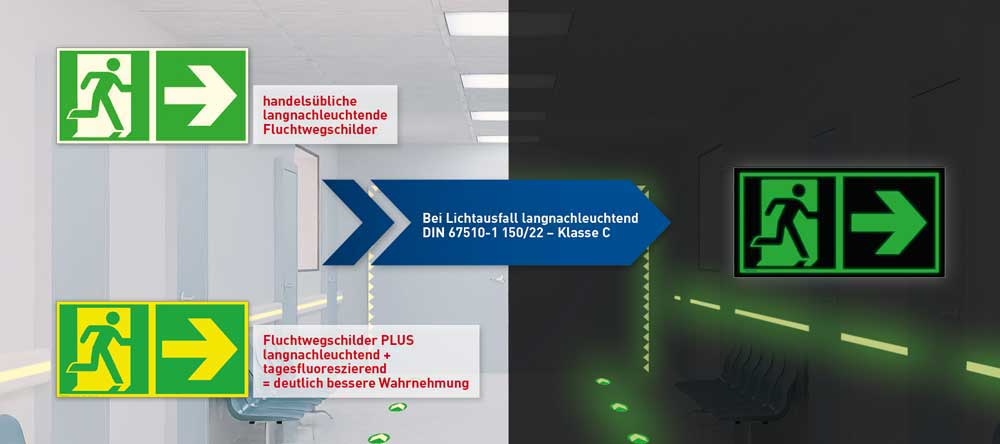

Vergleich zwischen handelsüblichen langnachleuchtenden Fluchtwegschildern und den Fluchtwegschildern PLUS mit deutlich besserer Wahrnehmung
Direkt zur Produktkategorie
Fluchtwegschilder PLUS langnachleuchtend
Durch den Einsatz von Fluchtwegschildern PLUS und Brandschutzschildern PLUS wird die Effektivität der Fluchtwegkennzeichnung und Brandschutzkennzeichnung deutlich erhöht. Die Schilder sind bei Lichtausfall langnachleuchtend – DIN 67510-1 - 150/22 Klasse C + tagesfluoreszierend.
Bei allen Schildern aus Aluminium ist die Oberfläche tagesfluoreszierend/langnachleuchtend beschichtet, Folienschilder sind tagesfluoreszierend/langnachleuchtend beschichtet und selbstklebend.
Einsatzbereiche: Kennzeichnung von Fluchtwegen sowie Mitteln- und Geräten zur Brandbekämpfung in Arbeitsstätten und öffentlichen Einrichtungen.

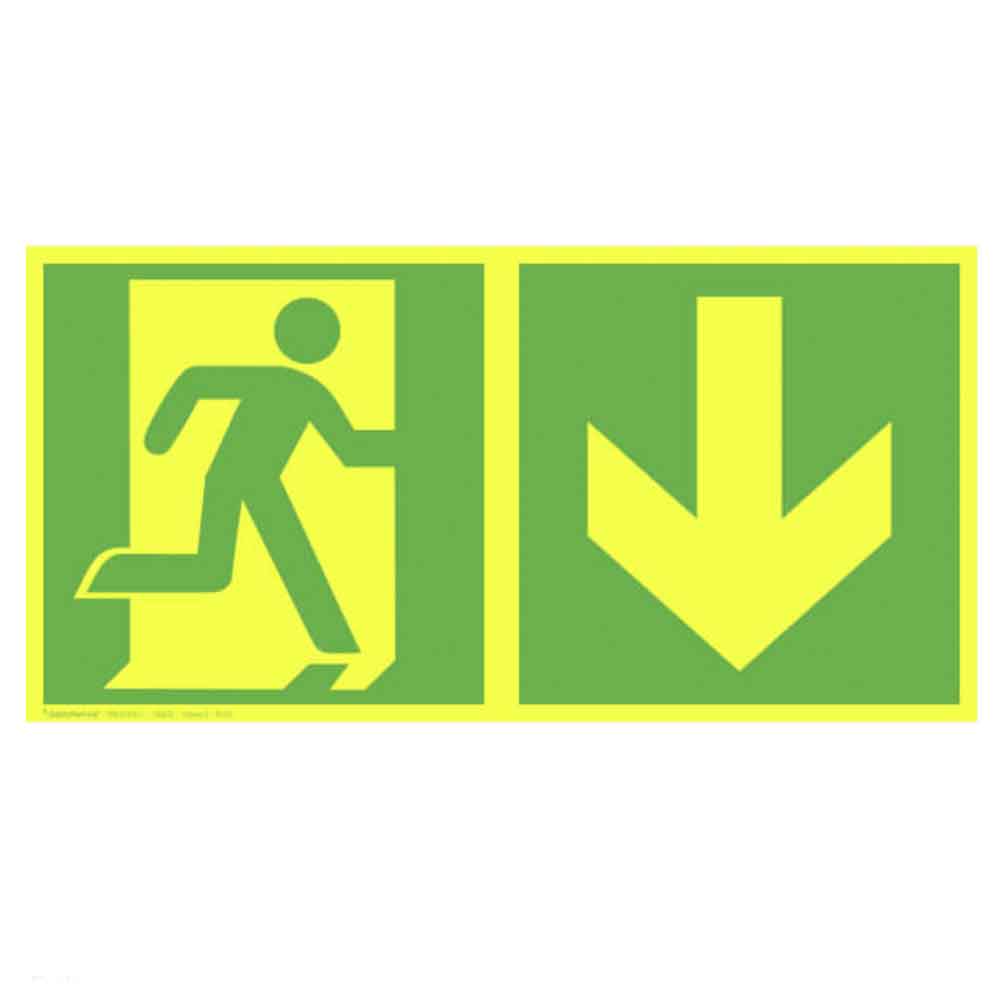

Fluchtwegschild PLUS - Notausgang rechts mit Zusatzzeichen: Richtungsangabe abwärts
langnachleuchtend und tagesfluoreszierend - zum Einsatz in allen Arbeitsstätten und öffentlichen Bereichen Größen:- B 30,0 x H 15,0 cm- B 40,0 x H 20,0 cmMaterialien:- Folie langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,1 mm- Befestigungsart: zum Verkleben - Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,56 mm- Befestigungsart: zum Verschrauben Eigenschaft: langnachleuchtendEinsatz: InnenbereichNorm: DIN EN ISO 7010 E001 bzw. E002 + ZusatzzeichenMaterialnorm: DIN 67510-1 - Klasse C

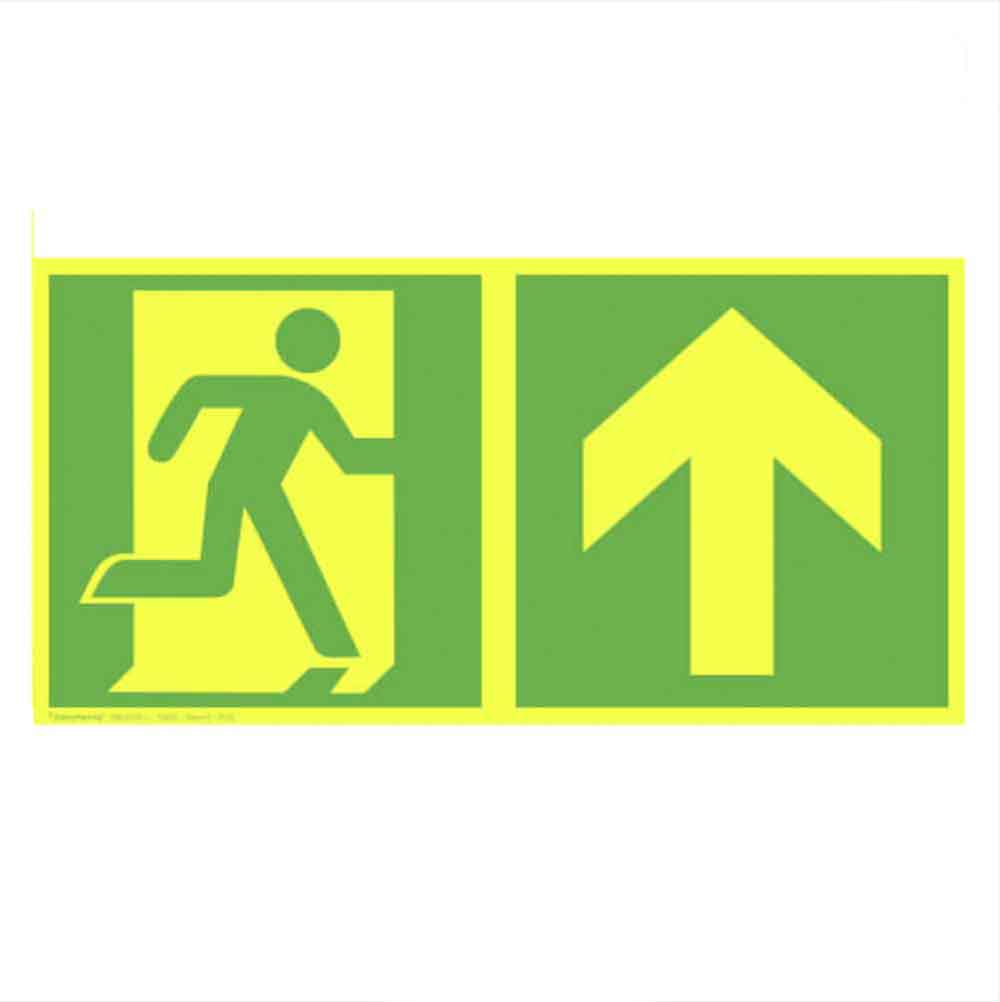

Fluchtwegschild PLUS - Notausgang rechts mit Zusatzzeichen: Richtungsangabe aufwärts bzw. geradeaus
langnachleuchtend und tagesfluoreszierend - zum Einsatz in allen Arbeitsstätten und öffentlichen Bereichen Größen:- B 30,0 x H 15,0 cm- B 40,0 x H 20,0 cmMaterialien:- Folie langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,1 mm- Befestigungsart: zum Verkleben - Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,56 mm- Befestigungsart: zum Verschrauben Eigenschaft: langnachleuchtendEinsatz: InnenbereichNorm: DIN EN ISO 7010 E001 bzw. E002 + ZusatzzeichenMaterialnorm: DIN 67510-1 - Klasse C

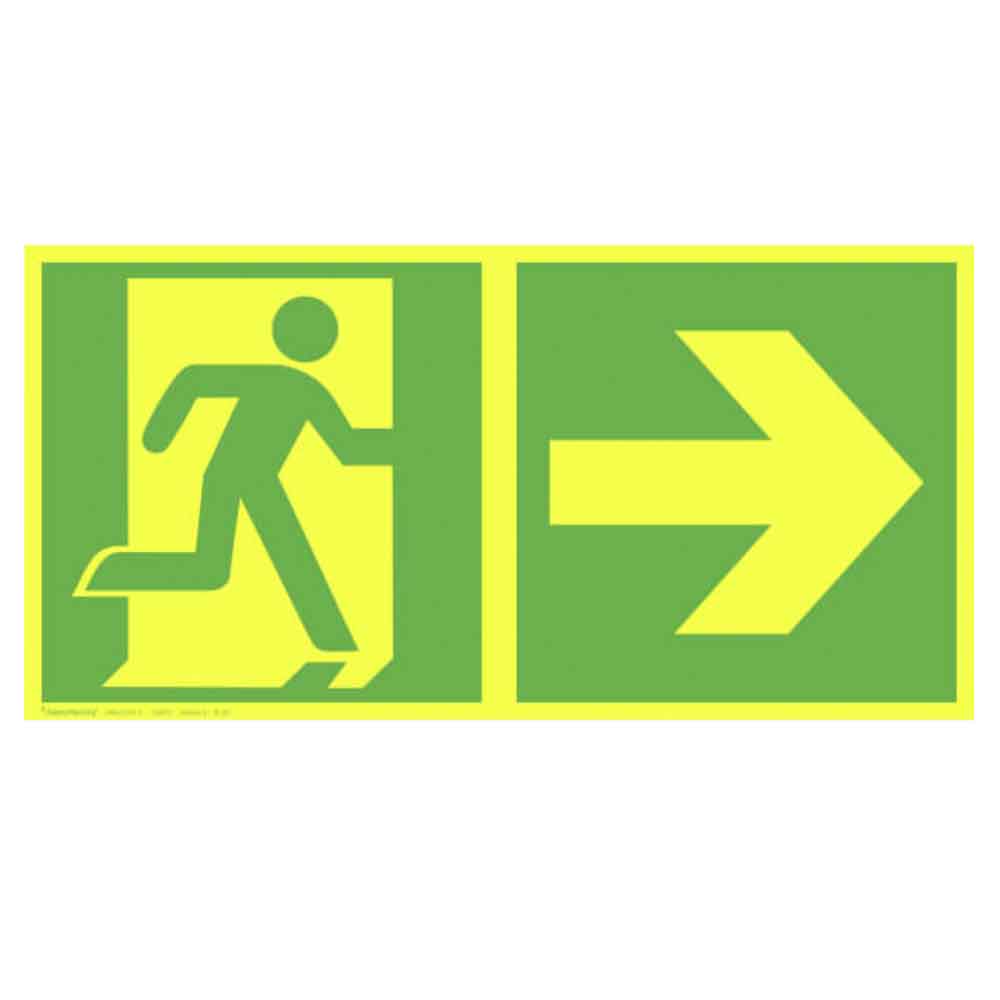

Fluchtwegschild PLUS - Notausgang rechts mit Zusatzzeichen: Richtungsangabe rechts
langnachleuchtend und tagesfluoreszierend - zum Einsatz in allen Arbeitsstätten und öffentlichen Bereichen Größen:- B 30,0 x H 15,0 cm- B 40,0 x H 20,0 cmMaterialien:- Folie langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,1 mm- Befestigungsart: zum Verkleben - Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,56 mm- Befestigungsart: zum Verschrauben Eigenschaft: langnachleuchtendEinsatz: InnenbereichNorm: DIN EN ISO 7010 E001 bzw. E002 + ZusatzzeichenMaterialnorm: DIN 67510-1 - Klasse C
Fluchtwegschild PLUS - Notausgang links mit Zusatzzeichen: Richtungsangabe links
langnachleuchtend und tagesfluoreszierend - zum Einsatz in allen Arbeitsstätten und öffentlichen Bereichen Größen:- B 30,0 x H 15,0 cm- B 40,0 x H 20,0 cmMaterialien:- Folie langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,1 mm- Befestigungsart: zum Verkleben - Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUS- Materialstärke: 0,56 mm- Befestigungsart: zum Verschrauben Eigenschaft: langnachleuchtendEinsatz: InnenbereichNorm: DIN EN ISO 7010 E001 bzw. E002 + ZusatzzeichenMaterialnorm: DIN 67510-1 - Klasse C
Brandschutzschild PLUS - Brandbekämpfung - langnachleuchtend + tagesfluoreszierend
Brandschutzschild Plus - langnachleuchtend und tagesfluoreszierend - Mittel und Geräte zur Brandbekämpfung Größe: B 20,0 x H 20,0 cmMaterial: Alu langnachleuchtend + tagesfluoreszierend 150 PLUSMaterialstärke: 0,4 mmForm: quadratischNorm: DIN EN ISO 7010 F004Materialnorm: DIN 67510-1 - Klasse CBefestigungsart: zum Verschrauben 1 VE = 1 Stück
Brandschutzschild PLUS - Brandmelder - Fahne - langnachleuchtend + tagesfluoreszierend
Brandschutzschild Plus - Fahnenschild - langnachleuchtend und tagesfluoreszierend - Brandmelder Größe: B 15,0 x H 15,0 cmMaterial: Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUSMaterialstärke: 0,56 mmForm: quadratischNorm: DIN EN ISO 7010 F005Materialnorm: DIN 67510-1 - Klasse C 1 VE = 1 Stück
Brandschutzschild PLUS - Feuerlöscher - Fahne - langnachleuchtend + tagesfluoreszierend
Brandschutzschild Plus - Fahnenschild - langnachleuchtend und tagesfluoreszierend - Feuerlöscher Größe: B 15,0 x H 15,0 cmMaterial: Aluminium langnachleuchtend + tagesfluoreszierend 150 PLUSMaterialstärke: 0,56 mmForm: quadratischNorm: DIN EN ISO 7010 F001Materialnorm: DIN 67510-1 - Klasse C 1 VE = 1 Stück
Brandschutzschild PLUS - Löschschlauch - langnachleuchtend + tagesfluoreszierend
Brandschutzschild Plus - langnachleuchtend und tagesfluoreszierend - Löschschlauch Größe: B 20,0 x H 20,0 cmMaterial: Alu langnachleuchtend + tagesfluoreszierend 150 PLUSMaterialstärke: 0,4 mmForm: quadratischNorm: DIN EN ISO 7010 F005Materialnorm: DIN 67510-1 - Klasse CBefestigungsart: zum Verschrauben 1 VE = 1 Stück

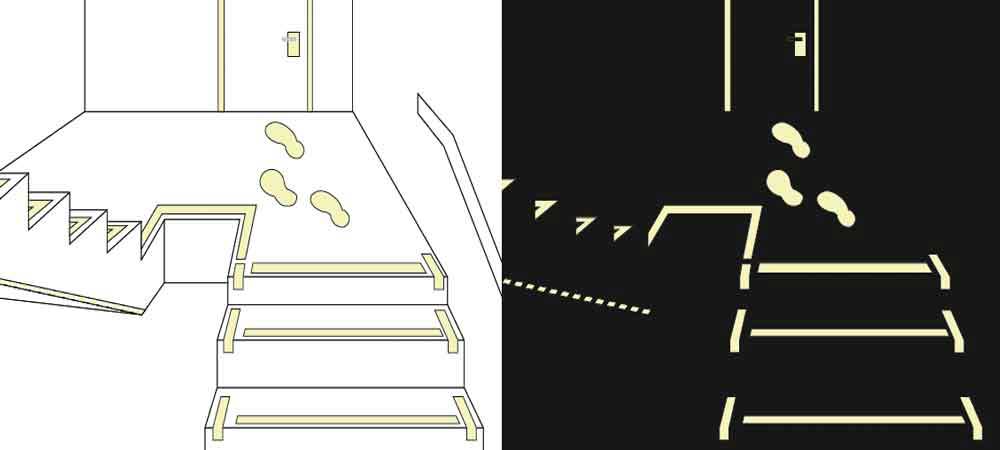

Langnachleuchtende Fluchtwegkennzeichnung in vielen Formen und für alle Fälle
Die Langnachleuchtende Fluchtwegkennzeichnung teilt sich in:
- Fluchtwegsymbole für Wand und Boden
- Bodenmarkierung mit rutschhemmende Symbolen, Ronden und Richtungspfeilen
- Markierungsstreifen selbstklebend zur Markierung von Lichtschaltern und Armaturen
- Selbstklebende Treppenwinkel mit Richtungspfeilen
- Antirutschstreifen für die Markierung von Fußböden und Treppen
- Selbstklebende und langnachleuchtende Türmarkierungsstreifen
- Türmarkierungen ein- und zweiseitig bedruckt mit "Drücken" und "Ziehen"
- Hinterlegungen langnachleuchtend für Türgriffe, links oder rechts weisen

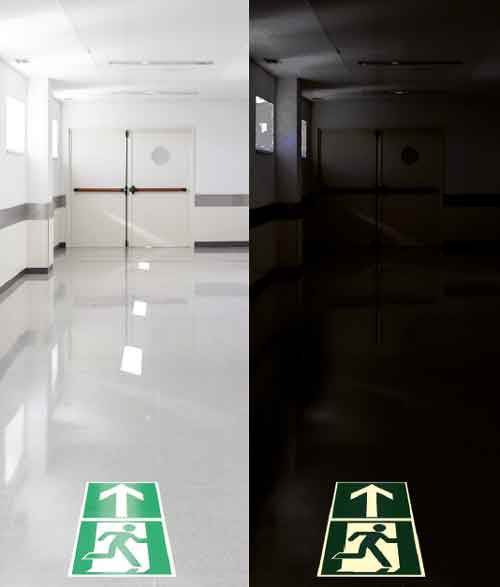

SafetyMarking® Sicherheitsleitsysteme mit besonderer Leuchtkraft
Bei Stromausfall, Dunkelheit oder in Notsituationen ist es wichtig, dass Mitarbeiter und ortsfremde Personen schnell und zuverlässig die Notausgänge oder Erste-Hilfe-Einrichtungen finden. Eine gute Orientierung kann im Notfall Leben retten. Die langnachleuchtenden Markierungen von SafetyMarking® zeichnen sich durch herausragende Qualitätsmerkmale und Leuchtdichten aus, die deutlich über den in den einschlägigen Normen geforderten Werten liegen.
Vorteile nachleuchtender Markierung
Leuchtdichte liegt deutlich über den geforderten Werten gängiger Normen und Arbeitsstättenregelungen und wird höchsten Ansprüchen an die Sicherheitskennzeichnung gerecht. Made in Germany.
Produktinformation:
Bei einem bodennahen und langnachleuchtenden Sicherheitsleitsystem nach DIN 67510-3. gem. 5.3 sind Türgriffe langnachleuchtend auszuführen oder in einem Maß von ca. 10,0 x 15,0 cm flächig zu hinterlegen. Dies gilt auch für Türen, die zum Fluchtweg führen. Türen, die nicht Teil von Fluchtwegen sind, dürfen nicht markiert werden.
Bodenmarkierung - Fluchtwegsymbole - 4 Symbole
Rettungsweg links - rutschhemmend - langnachleuchtend Symbole:- Fluchtweg linksweisend- Richtungspfeil gerade- Notausgang geradeausGröße: B 40,0 x H 40,0 cm Symbol:- Notausgang rechtsGröße: B 10,0 x H 20,0 cmMaterial: PVC-Folie HI 150Materialstärke: 0,1 mmEigenschaft: selbstklebend - rutschhemmendBefestigungsart: zum VerklebenMontageort: Boden

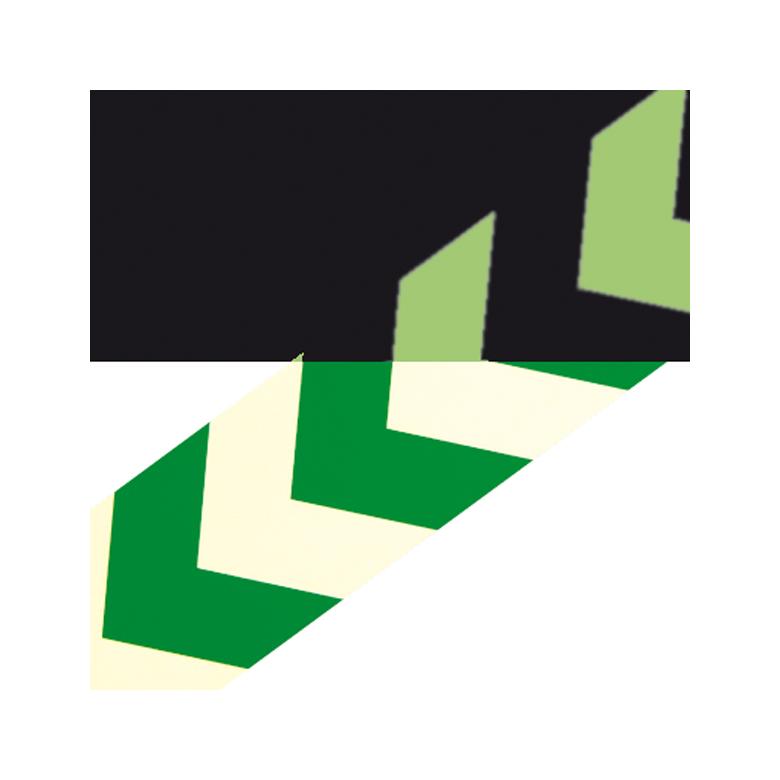

Markierungsstreifen - Richtungspfeil - in 3 Größen
SafetyMarking Markierungsstreifen - Grün - langnachleuchtend - in 2 Materialien Größe: B 3,0 x H 100,0 cmMaterial: Aluminium HI 150Materialstärke: 0,2 mmBefestigungsart: zum Verschrauben Größe: B 4,0 x H 120,0 cmMaterial: PVC-Folie HI 150Materialstärke: 0,1 mmBefestigungsart: zum Verkleben Größe: B 6,0 x H 100,0 cmMaterial: PVC-Folie HI 150Materialstärke: 0,1 mmBefestigungsart: zum Verkleben Eigenschaft: langnachleuchtendMontageort: Boden
Hinterlegung für Türgriffe - Klinke rechts- oder linksweisend
Grün - langnachleuchtend - selbstklebend Ausführung: Türklinke nach rechts weisendAusführung: Türklinke nach links weisend Größe: B 10,0 x H 25,5 cmMaterial: Aluminium HI 150Materialstärke: 0,56 mmBefestigungsart: zum VerklebenMontageort: InnenbereichMaterialnorm: DIN 67510-1 Klasse C
